Формы центровых отверстий и их применение. (Страница 2)

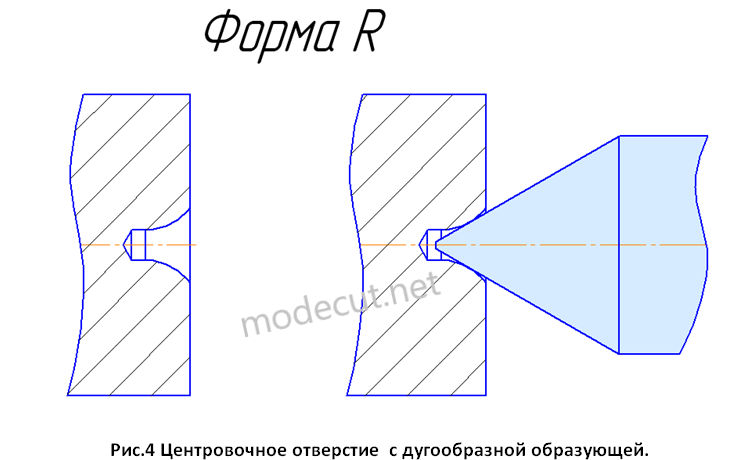

Центровое отверстие с дугообразной образующей (R). Отличительная особенность данного центрового отверстия заключается в том, что её базовая поверхность не прямолинейна, а имеет криволинейную форму в виде дуги (см. рис.4). Такая форма базовой поверхности обеспечивает постоянную площадь контакта между базирующей поверхностью центрового отверстия и конической поверхностью центра. Вследствие чего в соединении исключено появление кромочного контакта возникающего из-за разности углов базовых поверхностей. К тому же различные повреждения торца детали практически не оказывают влияние на работоспособность базовой поверхности отверстия. Следовательно, отпадает необходимость выполнять на торце предохранительную выточку или фаску (120⁰)(см. рис.4).

Центровые отверстия с дугообразной образующей применяются при изготовлении прецизионных деталей и могут быть получены с помощью специального центровочного сверла или методом холодного выдавливания (сверление отверстия и выдавливание дугообразной формы пуансоном).

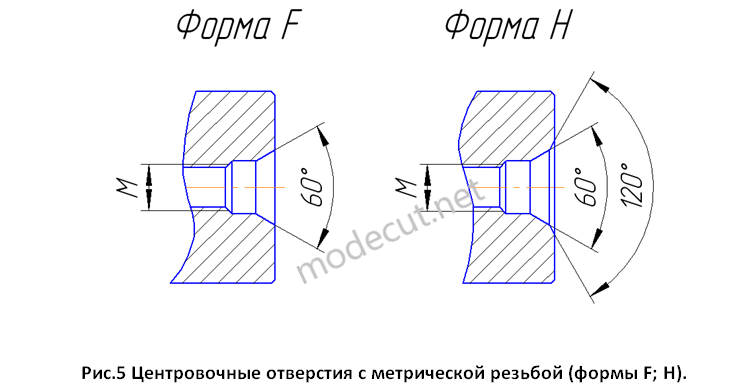

Центровые отверстия, оснащенные метрической резьбой (F; H (с фаской 120⁰); P (тоже с фаской 120⁰)). У всех центровых отверстий с метрической резьбой угол базового конуса 60⁰. Первые две формы центровых отверстий (F;H) применяются в довольно разных случаях. Резьбовое центровое отверстие может быть использовано для фиксации установленной детали на валу. К примеру, зубчатое колесо, установленное на валу, фиксируется в осевом направлении торцовой шайбой вкрученной в центровое отверстие. Также резьбовые центровые отверстия могут быть заложены для выполнения определенных технологических задач. К примеру, резьбовые центровые отверстия используют для возможности демонтажа детали из сборочного узла с помощью обратного молотка. Также стоит отметить, что на длинных валах и осях, которые подвергаются термообработке, всегда закладывают резьбовые центровые отверстия, которые предназначены для крепления валов в вертикальном положении. Валы нагреваются в печи и опускаются в охлаждающую среду только вертикально и в подвешенном состоянии, что позволяет значительно снизить их коробление.

Центровые отверстия формы P конструктивно не отличаются от центровых отверстий формы H. Однако эти центровые отверстия применяются только при изготовлении конических инструментальных оправок. При работе в центровое отверстие оправки вкручивается штревель (затяжной болт), предназначенный для её зажима в шпинделе станка. Поэтому все размеры центровочных отверстий формы P определяются в зависимости от типа конуса инструментальной оправки (ГОСТ 14034-74).
