Как штангенциркулем измерить диаметр наружной поверхности, которую невозможно промерить?
(Страница 2)

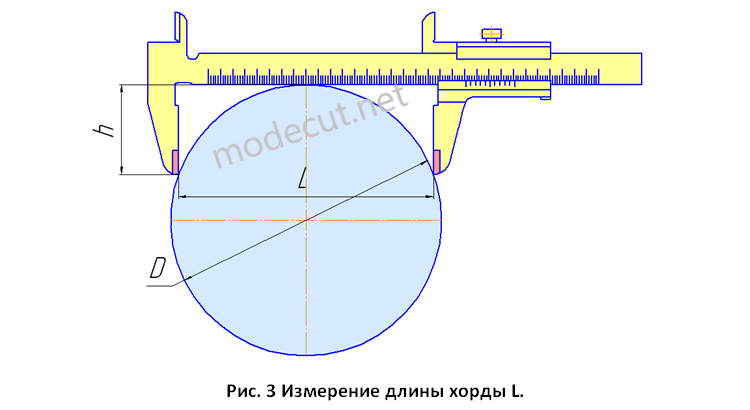

В нашем случае высота измерительных губок равна h=60,8мм. Определив высоту губок, переходим непосредственно к определению диаметра шейки вала. Для этого измеряем штангенциркулем длину хорды L, положив его штангой на диаметр измеряемой поверхности, как показано на рисунке 3.
Фактическая длина хорды равна L=173,6мм. Зная высоту измерительных губок h и длину хорды L, определяем диаметр поверхности по расчетной формуле:
Сравнивая полученные результаты видно, что погрешность измерения расчетно-измерительным способом всего e=0,2мм, что вполне приемлемо для данного случая.
Теперь зная фактическую высоту губок инструмента и расчетную формулу можно данным штангенциркулем определять (с небольшой погрешностью) любые диаметры деталей.
