Как обозначается шероховатость на чертежах? (Страница 2)

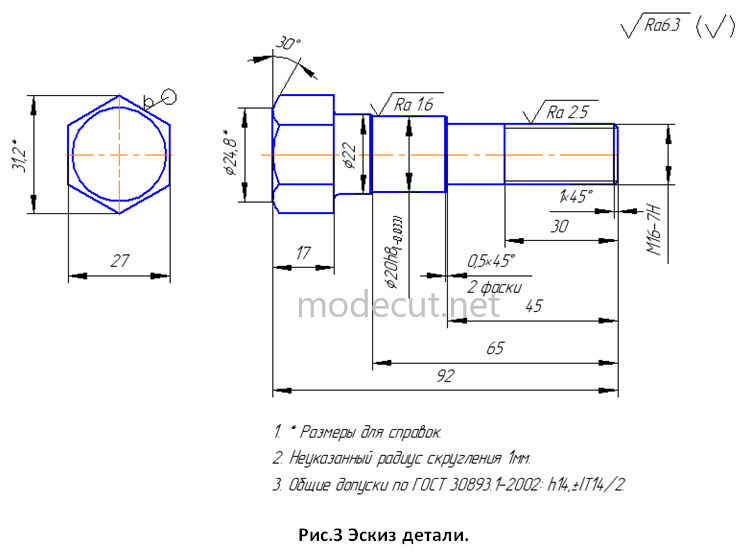

В качестве примера, рассмотрим эскиз детали – винта и расшифруем все обозначения шероховатости (см.рис.3). На эскизе детали видно, что на поверхности шестигранника, стоит значок шероховатости, на котором изображено две окружности. Первая окружность, расположенная по центру значка, означает, что поверхность шестигранника может быть получена без удаления слоя материала. Другими словами поверхность может быть получена без механической обработки и в качестве заготовки для изготовления данного винта можно использовать шестигранный пруток. Окружность большего диаметра, расположена на краю длинной линии значка, означает, что данная шероховатость (без обработки) одинакова по всему контуру шестигранника.

Далее на наружной поверхности ø20h8 стоит значок шероховатости со значением Ra1,6, что означает, что шероховатость поверхности не должна быть более 1,6 мкм по шкале Ra. На наружной поверхности резьбы М16-7Н стоит значок шероховатости Ra2,5, что также означает, что шероховатость резьбовой поверхности не более 2,5 мкм по шкале Ra. В верхнем правом углу чертежа всегда изображен общий значок шероховатости (Ra6,3). Этот значок, показывает шероховатость на всех остальных поверхностях детали. В данном случае шероховатость всех остальных поверхностей детали не более 6,3 мкм по шкале Ra.
