Как правильно рассчитать и построить развертку прямого усеченного конуса? (Страница 2)

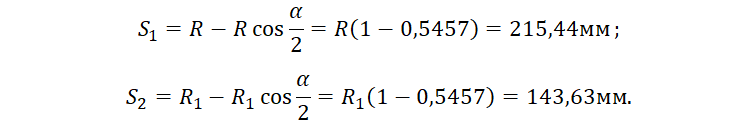

      Находим параметры S1 и S2 – высоты от нулевой точки радиуса до крайних точек развертки (см. рис.2):

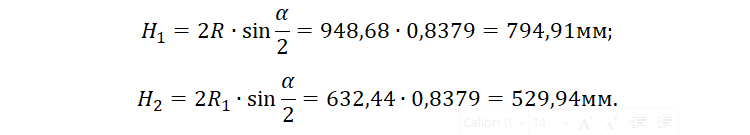

      Затем определяем H1 и H2 расстояния между крайними точками развертки на обоих радиусах (см. рис.2):

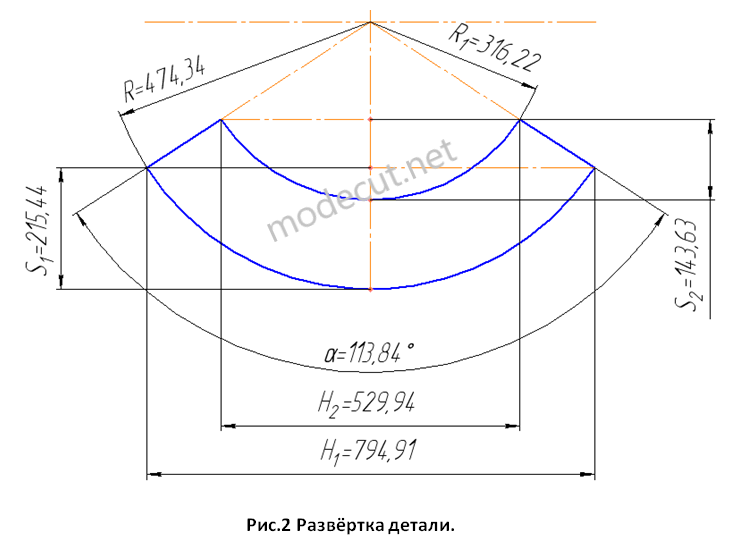

      По полученным параметрам строим развертку детали (см. рис.2).
      Для быстрого и точного построения развёртки усечённого конуса существует специальная программа, которую можно бесплатно скачать, перейдя по ссылке.
