Как вручную рассчитать развёртку согнутой детали и определить на ней места сгиба? (Страница 2)

Расстояние Y определяем с помощью прямоугольного треугольника, показанного на рисунке 3. Величина Х=6мм, а угол треугольника 15⁰. Так как тангенс угла — это отношение противолежащего катета к прилежащему, то Y находим по следующей формуле:

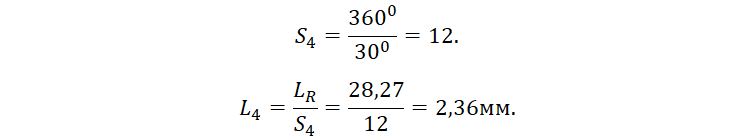

Далее находим длину развертки на участке L₄ (сгиб под углом 30⁰)(см. рис.2) аналогичным способом, как и на участке L₂.

Длину развертки последнего участка L₅ определяем по следующей формуле:

где R₅ – гипотенуза прямоугольного треугольника с катетами a=30мм и b=17,32мм, показанными на чертеже.

Величина Y – расстояние от крайней левой точки прямого участка L₅ до центра линии сопряжения на втором сгибе (под углом 30⁰), также равна величине 1,61мм (см. рис.3). Суммируем полученные длины на каждом участке детали и определяем длину развертки детали:

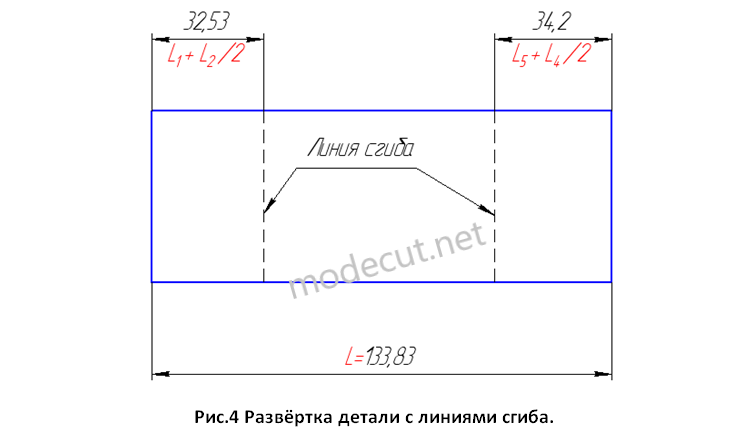

Развертка детали и расстояния от краёв детали до линий сгиба показаны на рисунке 4.
