Как выполнить расчет зубчатой передачи при заданном межосевом расстоянии? (Страница 3)

Высота зубьев будет равна:

Как и в первом случае, рассчитанная прямозубая зубчатая пара, также удовлетворяет условиям поставленной задачи.

Также стоит отметить, что геометрический расчет зубчатой передачи по заданному межосевому расстоянию можно выполнить с помощью различных специализированных программ.

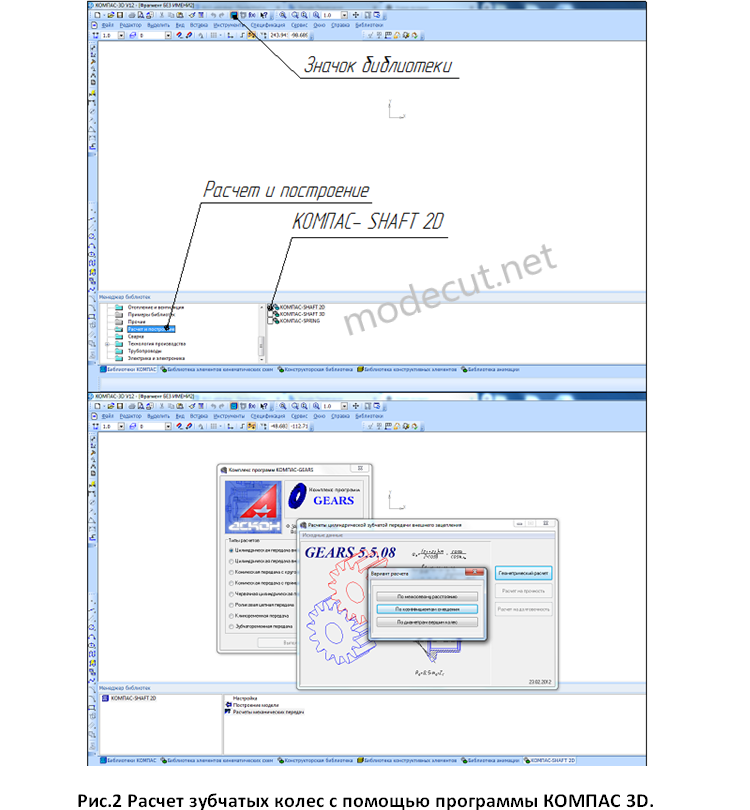

Одной из таких программ является - система трехмерного моделирования КОМПАС 3D, которая позволяет рассчитать геометрию зубчатой передачи или по заданному межосевому расстоянию или по коэффициентам смещения или даже по диаметрам вершин зубчатых колес. К примеру, для того чтобы в программе КОМПАС 3D-V12 приступить к расчету зубчатых передач нужно нажать на значок библиотеки, потом в менеджере библиотек выбрать папку “Расчет и построение”, а затем кликнуть на файл “КОМПАС-SHAFT 2D” (см. рис.2).
