Как выполнить расчет ременной (клиновой) передачи? (Страница 2)

Находим диаметр ведомого шкива из следующего соотношения:

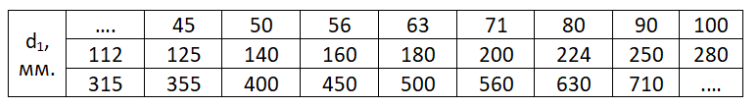

где u – передаточное отношение ременной передачи, d₁ – диаметр ведущего шкива (мм), e = 0,015…0,02 – относительное скольжение ремня в передаче. Принимаем диаметр ведомого шкива из стандартного ряда d₂=160мм по ГОСТ 20889-88.

При этом передаточное отношение передачи практически не измениться:

Минимальное межосевое расстояние определяется по следующей формуле:

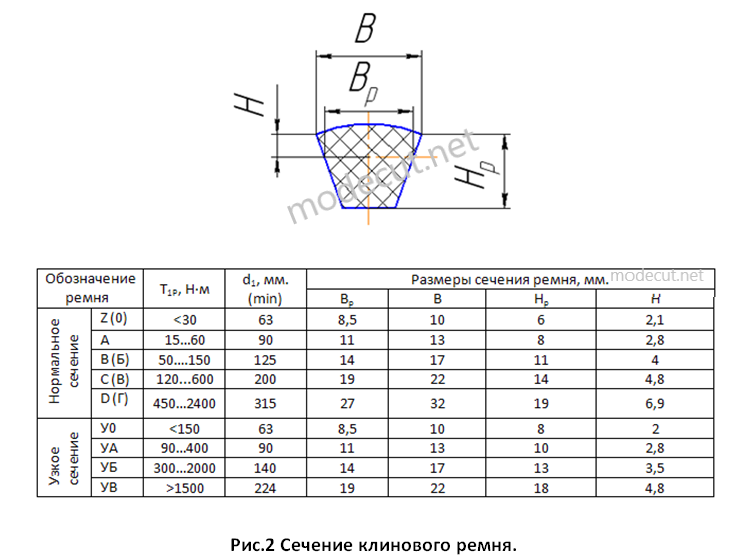

где d₁ – диаметр ведущего шкива (мм), d₂ – диаметр ведомого шкива (мм), H_p – высота клинового ремня (сечение А).

Выбираем предварительное межосевое расстояние, используя приведенные табличные отношения. Пусть предварительное расстояние будет равно:

Определяем приблизительную расчетную длину ремня:

где d₁ – диаметр ведущего шкива передачи (мм), d₂ – диаметр ведомого шкива (мм), a^/ - предварительное межосевое расстояние (мм). Полученную длину ремня округляем до стандартной длины и принимаем L_p=800мм. Длины ремней сечением А по ГОСТ 1284.1-96 L_P = 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000; 2240; 2500; 2800; 3150; 3550; 4000. Длины ремней других сечений можно найти из справочных таблиц, которые можно скачать, перейдя по ссылке.

Теперь определяем действительное межосевое расстояние с учетом выбора стандартного ремня:

Далее рассчитываем угол обхвата ремнем меньшего шкива по следующей формуле:

После угла обхвата определяем скорость ремня следующим образом:

где d₁ – диаметр ведущего шкива (мм), n₁ – частота вращения ведущего шкива (об/мин).
