Как выполнить кинематический расчет привода?
Определение мощности, числа оборотов и крутящего момента привода. (Страница 2)

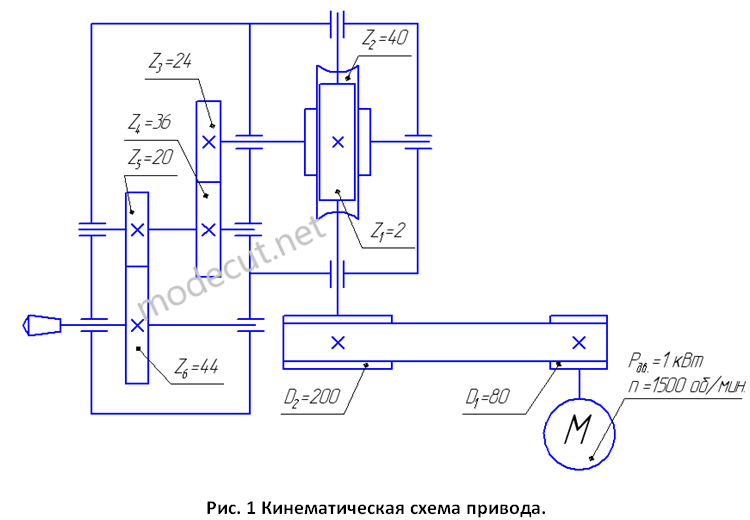

      Ознакомившись с представленными расчетными формулами, выполним кинематический расчет привода на конкретном примере. Пример. Необходимо определить мощность, число оборотов и крутящий момент на выходном валу привода. Кинематическая схема привода изображена на рисунке 1.
      Из рисунка 1 видно, что привод работает от двигателя мощностью Pдв=1кВт с синхронным числом оборотов n=1500 об/мин. (номинальная рабочая частота вращения двигателя n=1420 об/мин.) В передаточный механизм привода входят ременная и червячная передачи, а также двухступенчатая цилиндрическая передача. Определим общее передаточное отношение всего привода по следующей формуле:
      где Uр – передаточное отношение ременной передачи, Uч – передаточное отношение червячной передачи, Uз1 и Uз2 передаточное отношение первой и второй зубчатой пары, соответственно. Находим передаточное отношение ременной передачи по следующему соотношению:
      где D2=200мм – диаметр ведомого шкива, D1=80мм – диаметр ведущего шкива ременной передачи. Затем определяем передаточное отношение червячной пары, как частное от числа зубьев червячного колеса Z2 и числа заходов червяка Z1:
      Далее находим передаточные отношения цилиндрических зубчатых пар, следующим образом:
      где Z4 – ведомое колесо, а Z3 – ведущее зубчатые колеса первой цилиндрической передачи, соответственно Z6 – ведомое, а Z5 – ведущее зубчатые колеса второй цилиндрической передачи.
      Рассчитываем общее передаточное отношение привода:
      Определяем число оборотов на выходном валу привода по следующей формуле:
      где nдв =1420 об/мин – номинальное рабочее число оборотов двигателя.
