Как правильно пользоваться микрометром? (Страница 3)

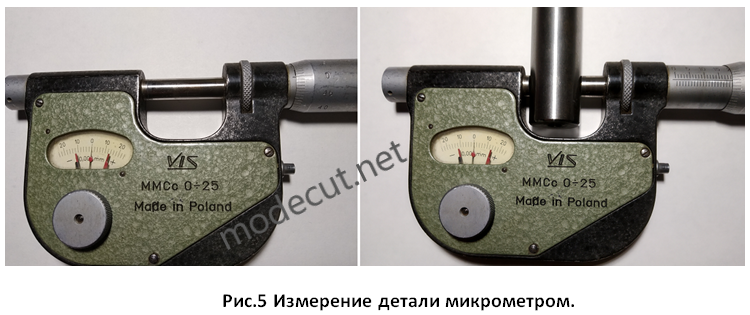

Стоит отметить, что кроме обычных микрометров существуют рычажные микрометры с отсчетным устройством. Эти микрометры отличаются от обычного только тем, что у него вместо трещотки установлен подвижный задний упор (пятка), который связан со шкалой отсчетного устройства (расположенной на скобе). Сдвигаем подвижный шток к упору до тех пор, пока стрелка на шкале отсчетного устройства не будет показывать ноль. При этом риски на барабане и стержне, также должны показывать нулевое значение (см. рис.5).

После проверки точности помещаем деталь между штоком и упором микрометра и зажимаем её, вращая гайку, пока стрелка на отсчетном устройстве не покажет ноль (см. рис.5). Фактическое значение измеряемой поверхности, также смотрим по шкалам стержня и барабана микрометра.
