Как рассчитать массу заготовки? (Страница 2)



      Для определения объёма заготовки визуально разделим её на три простых элемента. Первый элемент это цилиндр диаметром D=200мм и длиной L=150мм. Второй элемент цилиндр диаметром D=300мм, длиной L=100мм (250-150) и третий элемент цилиндр диаметром D=80мм, длиной L=250мм. Объём заготовки определяем по следующей формуле:
      где V1,V2,V3 – соответственно объёмы простых элементов. Так как объём V3 – представляет собой объём отверстия, то в формуле он показан со знаком минус.

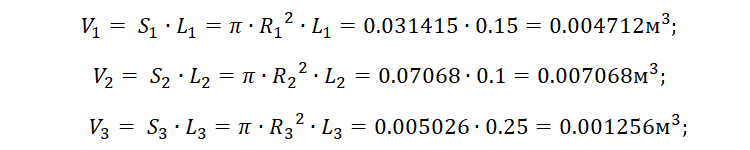

      Рассчитываем объёмы всех простых элементов в метрах кубических:
      где S1,S2,S3 (S= πR2)– соответственно площади простых цилиндров (м2).


      Далее находим полный объём заготовки:


      Определив объём, рассчитываем массу заготовки:
      Расчёт массы заготовок более сложных форм можно выполнить с помощью различных систем автоматизированного проектирования, таких как Компас 3D; AutoCAD и т.д.
