Как прочитать кинематическую схему? (Страница 2)

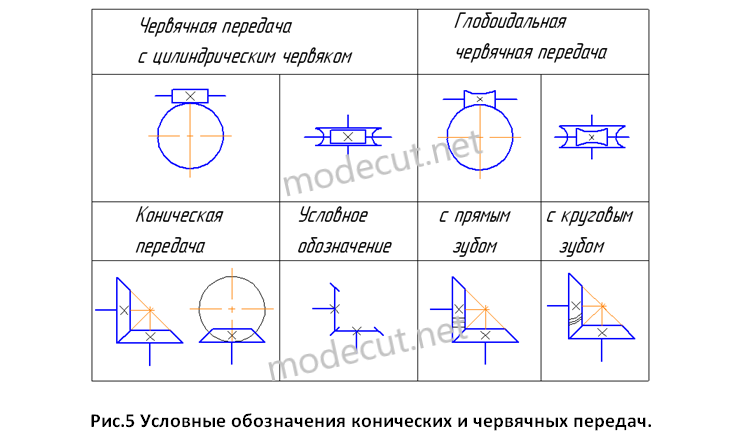

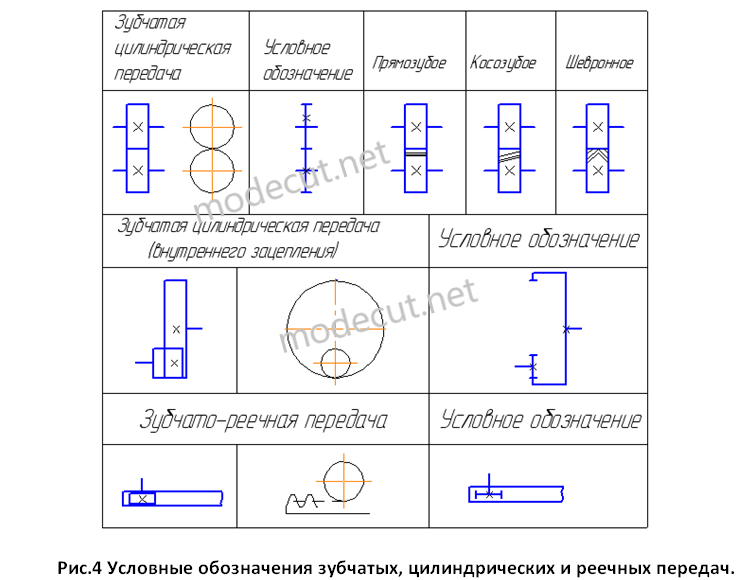

Условные обозначения зубчатых передач, наиболее часто используемых в разных передаточных механизмах, изображены на рисунках 4 и 5.

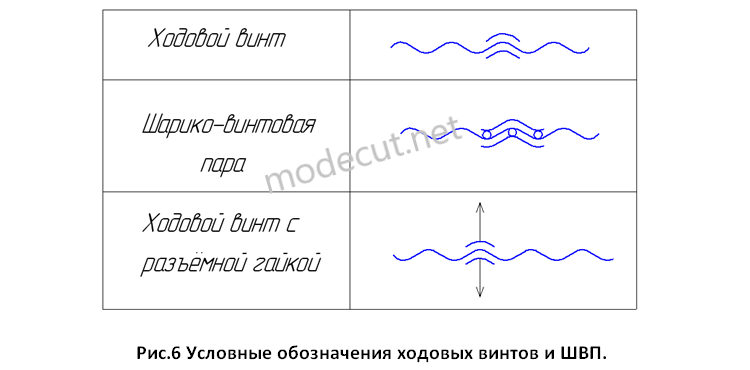

Довольно часто в машинах для преобразования вращения в возвратно-поступательное движение, используются ходовые винты и шарико-винтовые пары (ШВП), которые всегда обозначаются на кинематических схемах, так как показано на рисунке 6.

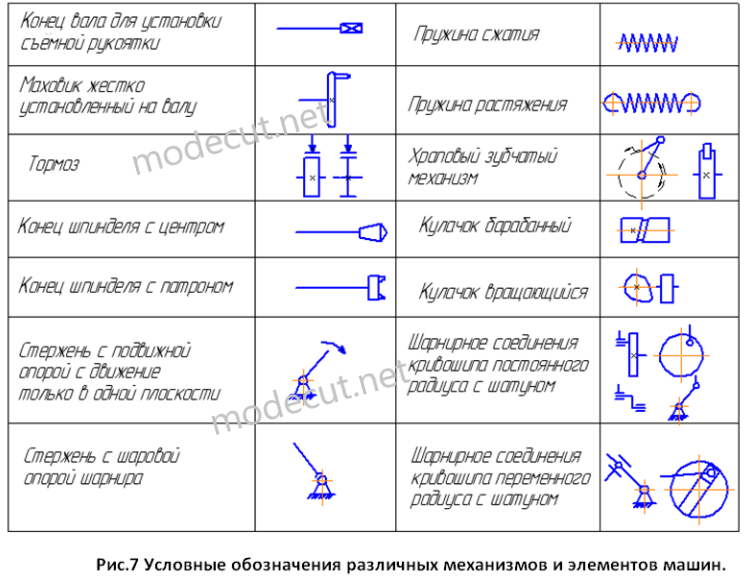

Условные обозначения других механизмов и элементов, наиболее часто встречающихся в конструкциях машин, изображены на рисунке 7.
