Как определить вид и размер резьбы?

Для правильного нахождения параметров и размеров любой резьбы необходимо сначала визуально определить цилиндрическая или коническая это резьба, а также установить её направление (левая или правая). Затем идентифицировать её профиль, измерить наружный или внутренний диаметр и шаг резьбы. Все крепежные резьбы (метрические, дюймовые, трубные) имеют треугольный профиль, который отличается только углом профиля. Профили же ходовых видов резьб отличаются друг от друга по форме. Более подробно о видах резьб их профилях и обозначениях на чертеже, можно ознакомиться в отдельной статье.

Измерение диаметра резьбы. Наружный диаметр резьбы должен быть немного меньше номинального диаметра резьбы (обычно на 0,1…0,2мм). Внутренний диаметр резьбы ориентировочно определяется следующим образом:

где d_ном – номинальный диаметр резьбы, P – шаг резьбы. Наружные и внутренние диаметры резьбы измеряются обычным штангенциркулем.

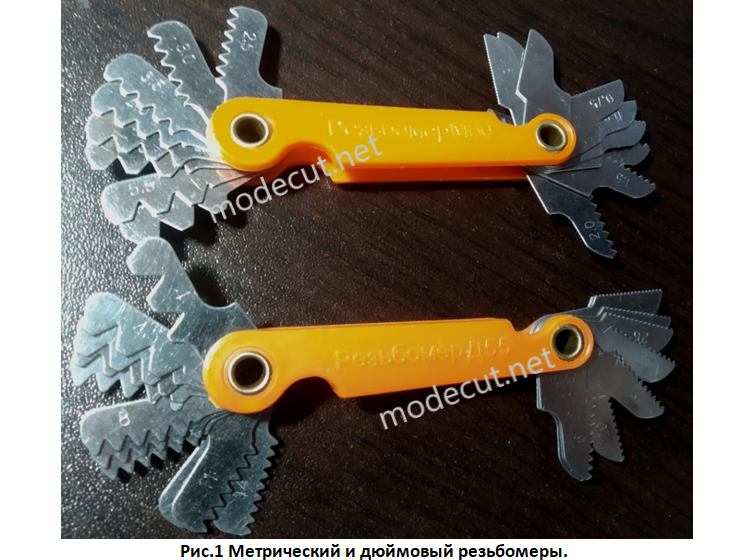

Контроль шага резьбы. Измерение шага резьбы выполняется при помощи резьбомеров (см. рис.1).

Резьбомер представляет собой набор пластинок – контрольных шаблонов. На каждой пластинке прорезан точный профиль резьбы с заданным шагом, который также и на ней промаркирован. Кроме шага резьбы на корпусе резьбомера указан угол профиля данного типа резьбы (обычно у метрической резьбы угол профиля 60⁰, а у дюймовой 55⁰ (кроме американских резьб)). Поэтому, при помощи резьбомера можно, также визуально определить соответствие профиля нарезанной резьбы к заданному стандартом профилю. В производстве обычно используются резьбомеры для контроля крепежных типов резьб – метрических и дюймовых. На шаблонах метрических резьбомеров указан шаг резьбы в миллиметрах, а на шаблонах дюймовых, число ниток на дюйм. То есть количество полных витков на 1 дюйме длины резьбы. Например, на пластине дюймового резьбомера указано число ниток на дюйм n=14 - то есть резьба имеет 14 полных витков на длине 25,4мм, в миллиметрах эта резьба имеет шаг:

Соответственно, чем меньше число ниток на дюйм, тем крупнее шаг дюймовой резьбы. Ходовые резьбы (трапецеидальные, упорные и т.д.) имеют крупный шаг (от 2мм) и резьбомерами не контролируются. В случае отсутствия резьбомера шаг резьбы можно попробовать определить по общей длине определенного количества витков. Далее в примерах будет показан такой способ нахождения шага.

Для большей наглядности, приведем примеры определения вида и размеров резьбы на различных деталях (см. рис.2).
