Допуски расположения и суммарные допуски. Зависимые и независимые допуски. Обозначение допусков на чертеже.
(Страница 3)

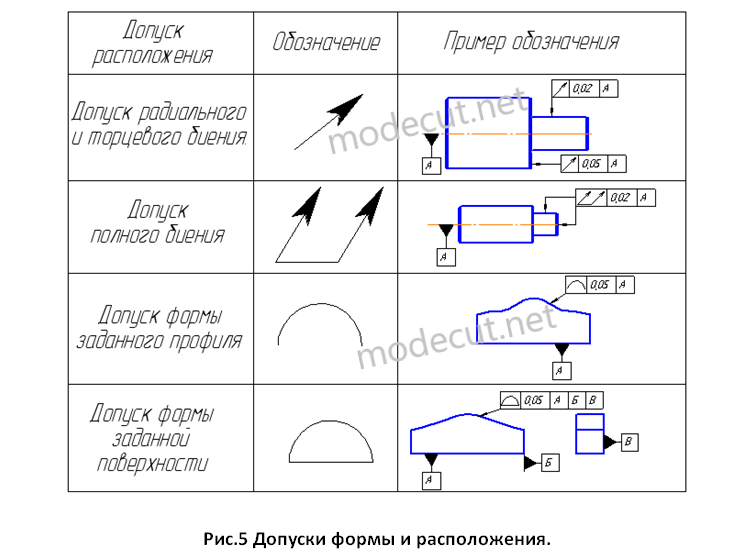

Пример. Радиальное биение наружной поверхности (шейки вала) относительно базы А не более 0,05мм. Торцевое биение боковой поверхности детали относительно базы А не более 0,05мм (см. рис.5). Допуск полного биения. Полное биение также делиться на радиальное биение (биение на поверхности) и торцевое биение (биение на торце). Полное радиальное биение аналогично обычному радиальному биению и отличается только тем, что контроль биения происходит не по одной точке, а по всей поверхности. Соответственно и торцовое биение контролируется не в одной точке, а по всему торцу детали. Пример. Полное биение наружной поверхности относительно базы А не более 0,05мм. Полное торцевое биение боковой поверхности детали относительно базы А не более 0,05мм (см. рис.5).
Допуск формы заданного профиля показывает допустимые отклонения профиля на поверхности детали от заданного номинального профиля. Профиль поверхности детали измеряют по координатам точек на контрольно-измерительной машине и сравнивают с координатами номинального профиля в пределах нормируемого участка. Пример. Отклонение координат точек профиля детали от координат точек номинального профиля не более 0,05мм (см. рис.5). Допуск формы заданной поверхности показывает допустимые отклонения поверхности детали от заданной номинальной поверхности. Отклонение формы заданной поверхности также используется при определении точности криволинейных поверхностей, но в отличие от допуска формы заданного профиля объектом контроля является поверхность, а не профиль. Пример. Отклонение координат точек криволинейной поверхности детали от координат точек номинальной поверхности не более 0,05мм (см. рис.5).
