Допуски расположения и суммарные допуски. Зависимые и независимые допуски. Обозначение допусков на чертеже.
(Страница 2)

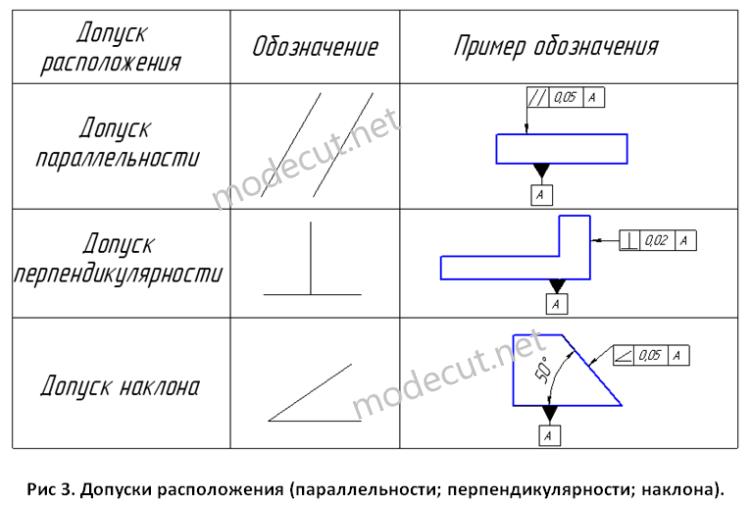

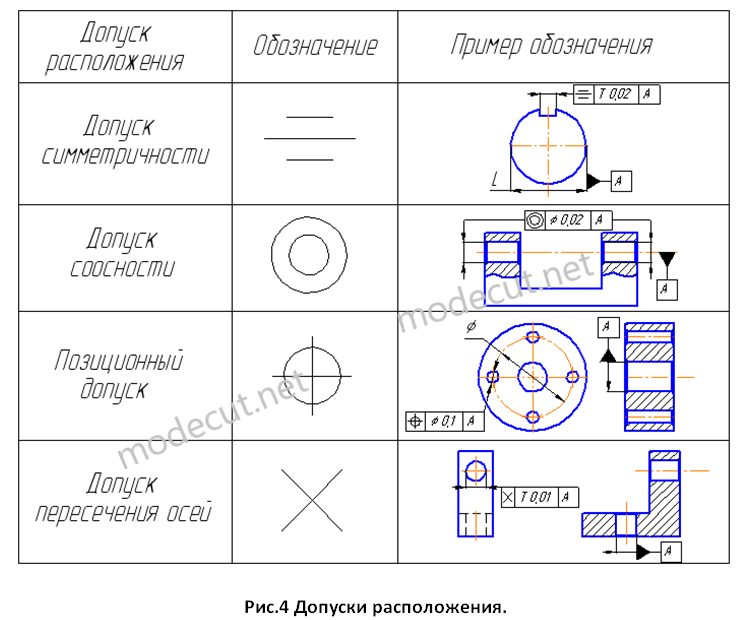

   Допуск наклона показывает допустимое отклонение от номинального угла наклона поверхности относительно базовой поверхности или оси. Пример. Отклонение угла наклона поверхности относительно базовой поверхности А не более 0,05мм (см. рис.3). Допуск симметричности показывает допустимое отклонение поверхностей относительно общего базового элемента симметрии (поверхности или оси) Пример. Несимметричность шпоночного паза относительно диаметральной поверхности (база А) не более 0,02мм (см. рис.4). Допуск соосности показывает допустимое отклонение (смещение) центров отверстий относительно общей базовой оси. Пример. Несоосность отверстий относительно базовой оси А не более 0,02мм (см. рис.4). Позиционный допуск это допуск расположения осей отверстий образующих одну сборочную группу. Позиционный допуск отображает допустимое смещение осей отверстий от их номинального положения относительно базовой поверхности, плоскости или оси. Пример. Смещение отверстий относительно центрального отверстия (базы А) не более 0,1мм (см. рис.4). Допуск пересечения осей. Для того чтобы оси пересеклись они должны находиться в одной базовой плоскости. Допуск пересечения осей отображает наибольшее допустимое расстояние между рассматриваемой и базовой осью лежащей в базовой плоскости. Пример. Отклонение от пересечения оси с осью базового отверстия (база А) не более 0,01мм (см. рис.4).


   К суммарным допускам формы и расположения относятся: биение (радиальное и торцевое); полное биение (радиальное и торцевое); допуск формы заданного профиля и допуск формы заданной поверхности. (см. рис.5). Допуск биения. В зависимости от указанной поверхности биение делится на радиальное биение (биение на поверхности) и торцевое биение (биение на торце). Радиальное биение показывает при вращении детали разность расстояния от оси вращения до точки на наружной или внутренней поверхности. Допуск радиального биения – это наибольшее допустимое значение радиального биения. Торцевое биение линейное смещение точки на торце детали при вращении ее вокруг оси. Допуск торцевого биения – это наибольшее допустимое значение торцевого биения.
