Допуски формы. Зависимые и независимые допуски. Обозначение допусков форм на чертеже.
(Страница 2)

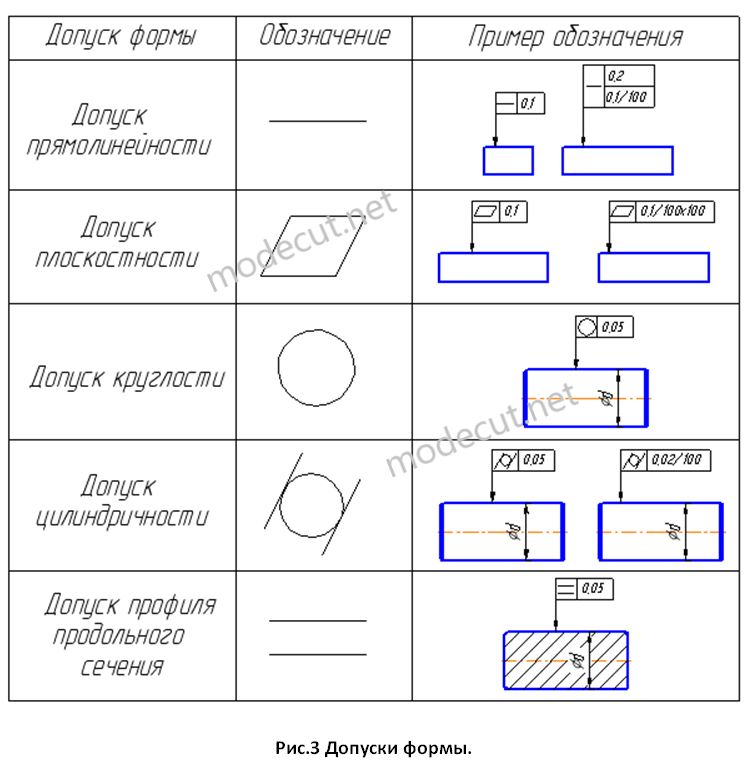

      Допуск прямолинейности отображает допустимые отклонения поверхности от прямолинейности в пределах нормируемого участка. Пример. Не прямолинейность поверхности в поперечном направлении не более 0,1мм. Не прямолинейность поверхности в продольном направлении не более 0,2мм на всей длине, но не более 0,1мм на длине 100мм (см. рис.3).
      Допуск плоскостности отображает максимальное допустимое отклонение поверхности от эталонной плоскости в пределах нормируемого участка. Пример. Не плоскостность поверхности не более 0,1мм. Не плоскостность поверхности не более 0,1мм на площади 100х100 мм (см. рис.3).
      Допуск круглости показывает допустимое отклонение круглой детали в поперечном сечении относительно геометрически правильного круглого сечения. Пример. Некруглость вала не более 0,05мм (см. рис.3).
      Допуск цилиндричности отображает допустимые отклонения детали цилиндрической формы относительно эталонной формы цилиндра. Пример. Нецилиндричность вала не более 0,05мм. Нецилиндричность вала не более 0,1мм на длине 100мм (см. рис.3).
      Допуск профиля продольного сечения отображает допустимые отклонения круглой детали в продольном сечении относительно эталонной формы. Пример. Отклонение профиля продольного сечения (конусность; бочкообразность и т.д.) не более 0,05мм (см. рис.3).
