Как фрезеровать радиусную канавку
без помощи специальной фрезы?

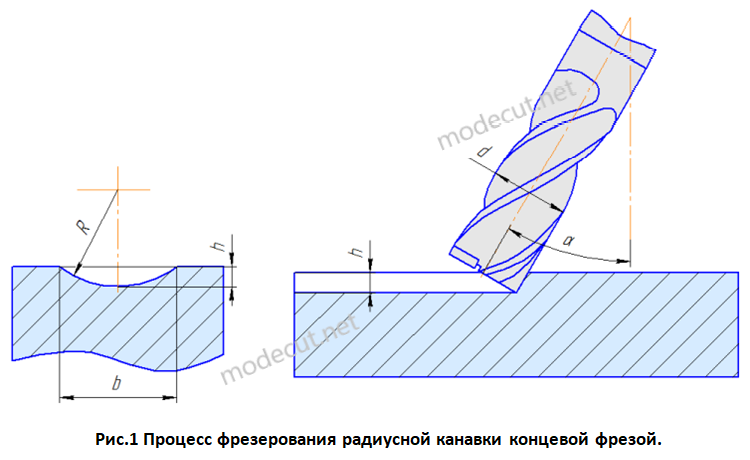

      Радиусные канавки это фасонные вогнутые поверхности, которые по разным конструктивным причинам заданы на поверхностях деталей. На первый взгляд для получения радиусной канавки необходимо иметь специальный инструмент, однако существует и другой способ позволяющий получать эти канавки при помощи стандартных концевых фрез. Сущность данного способа заключается во фрезеровании радиусной канавки фрезой определенного диаметра, которая во время обработки расположена под нужным расчетным углом (см. рис.1).
      Для правильной обработки нужно подобрать диаметр фрезы и рассчитать угол ее наклона. Расчет этих параметров имеет две вариации, так как на чертежах радиусные канавки могут быть заданы разными размерами. В одном случае канавку показывают с радиусом и глубиной. В другом случае канавка отображена с шириной и глубиной. Для наглядности произведем расчет фрезы и угла наклона по двум вариантам.
Вариант №1 Радиусная канавка имеет радиус r=18мм, а глубина канавки h=3мм. Для начала определяем ширину радиусной канавки по следующей формуле:
      Далее определяем диапазон диаметров концевых фрез, с помощью которых возможно обработать заданную канавку. Минимальный диаметр фрезы принимается равным ширине радиусной канавки dmin=b. Максимальный диаметр концевой фрезы равен двойному радиусу канавки: dmax=2·r=2·18=36мм. Соответственно, диаметр концевой фрезы d должен быть в следующих пределах:
      Из списка стандартных концевых фрез (20, 22, 24, 25, 28, 30, 32, 36) выбираем фрезу, которая есть в наличии, например d=22мм. Нужный угол наклона фрезы рассчитываем следующим образом:

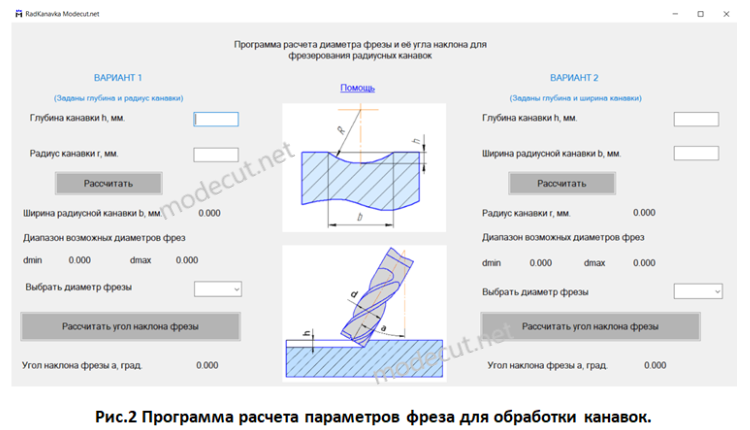

      Не следует принимать решение, где расчетный угол наклона фрезы превышает 45 градусов, так как у вертикально-консольных фрезерных станков угол поворота головы находиться в диапазоне ±450С. Также стоит отметить, что диаметр фрезы и угол наклона можно рассчитать при помощи специальной программы, которую можно скачать, перейдя по ссылке. Программа позволяет выполнить расчет параметров фрезы сразу по двум вариантам (см. рис.2).
      Вариант 2. Радиусная канавка имеет ширину b=25мм, а глубина канавки h=3.5мм. В этом случае, сначала определяем радиус канавки с помощью следующей формулы:
      Минимальный диаметр фрезы равен ширине радиусной канавки dmin=25мм, а максимальный диаметр концевой фрезы равен удвоенному радиусу канавки: dmax=2·r=2·24,07=48,14мм. Соответственно, диаметр концевой фрезы d находиться в следующих пределах:
      Из списка стандартных концевых фрез (25, 28, 30, 32, 36, 40, 45) выбираем фрезу, например d=32мм и находим её угол наклона:
