Как на фрезерном станке нарезать косозубое зубчатое колесо? (Страница 2)

Пример. Необходимо на горизонтально-фрезерном станке, нарезать косозубую шестерню модулем m=2мм, числом зубьев z=40, и углом наклона β=8⁰. Направление зубьев колеса – правое. Передаточное отношение делительной головки (УДГ Н-160) N=40, а шаг ходового винта продольной подачи станка равен S=6мм.

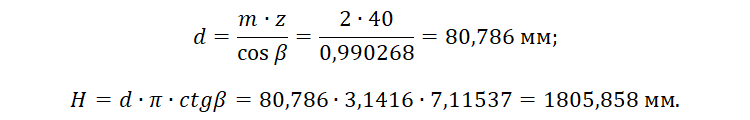

Определяем делительный диаметр нарезаемого колеса и находим шаг винтовой канавки (если не указаны в чертеже):

Далее рассчитываем наладочную величину станка:

Зная значения наладочной величины и шага винтовой канавки, определяем передаточное отношение гитары зубчатых колес соединяющих ходовой винт станка с делительной головкой:

C помощью справочника М.И.Петрика и В.А.Шишкова “Таблицы для подбора сменных зубчатых колес”, который можно скачать перейдя по ссылке, определяем сменные шестерни гитары:

где “a” и “c” – числа зубьев ведущих шестерен гитары, соответственно “b” и “d” – числа зубьев ведущих шестерен гитары. Стоит отметить, что расчет параметров наладки станка можно выполнить с помощью специальной программы, которую можно скачать, перейдя по ссылке. Все расчетные шестерни гитары устанавливаются на специальный кронштейн, который имеет две постоянные шестерни с передаточным отношением 1. Паразитная шестерня Z0 используется только для смены направления вращения заготовки. В нашем случае направление зубьев колеса – правое и при использовании головки Н-160 необходимо, чтобы шестерня Z₀ в гитаре была установлена. В случае нарезки колеса с левым наклоном зубьев, паразитная шестерня Z₀ в гитару не ставиться. Полностью собранная соединительная гитара для нашего примера изображена на рисунках 3 и 4.

При нарезке косозубых зубчатых колес номер дисковой модульной фрезы определяется не по целому, а по условному числу зубьев, которое можно также определить по ранее представленной программе или рассчитать по следующей формуле:

где z – число зубьев нарезаемого колеса, β – угол наклона зубьев. В нашем случае номер фрезы (№6) не измениться.
