Как рассчитать режимы резания при фрезеровании детали?
(Страница 2)

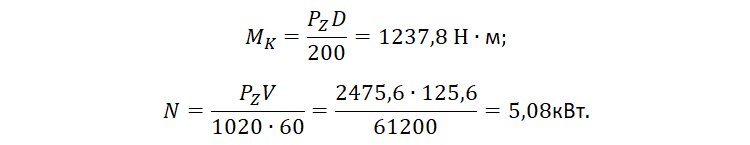

      Силы, действующие в других плоскостях, незначительны и их не рассчитывают. После нахождения силы резания определяем крутящий момент на шпинделе и мощность резания по следующим формулам:
      Из последних формул видно, что уменьшение силы PZ позволит добиться наиболее эффективной обработки при фрезеровании детали. Силу PZ можно уменьшить с помощью уменьшения подачи фрезы, однако это приведет к увеличению трудоёмкости изготовления детали. Также окружную силу PZ можно уменьшить с помощью увеличения оборотов фрезы. Однако при этом и увеличиться скорость резания V, что приведет к увеличению мощности резания. Например, если увеличить число оборотов фрезы до 500 об/мин. Подача на зуб уменьшится SZ=0,0875 мм/зуб. Сила резания также уменьшиться PZ=2004H, а окружная скорость увеличиться V=157,07мм/мин. Вследствие чего крутящий момент на шпинделе станка станет меньше MK=1002Н×м, а сила резания увеличиться совсем незначительно N=5,14кВт. Из этого следует, что увеличение числа оборотов шпинделя до 500об/мин приведет к улучшению процесса резания. Стоит отметить, что увеличение оборотов шпинделя больше 600 об/мин нецелесообразно, так как приведет к дополнительному нагреву и преждевременному износу твердосплавных пластин.
      Уменьшить значение окружной силы PZ можно, используя фрезу большего диаметра. Например, фрезеруем деталь, используя фрезу D=160мм с числом зубьев Z=12. Так как число зубьев фрезы увеличилось, то подача на зуб уменьшается до величины SZ=0,072 мм/зуб. Однако с увеличением диаметра фрезы, возрастает и окружная скорость V=201,06 мм/мин. При этом окружная сила уменьшается PZ=1696Н, а крутящий момент на шпинделе MK=1356Н×м и мощность процесса резания N=5,57кВт возрастают. Из этого следует, что увеличение диаметра фрезы не приведёт к уменьшению динамических нагрузок.
