Как фрезеровать радиусные поверхности на детали с помощью поворотного стола? (Страница 2)

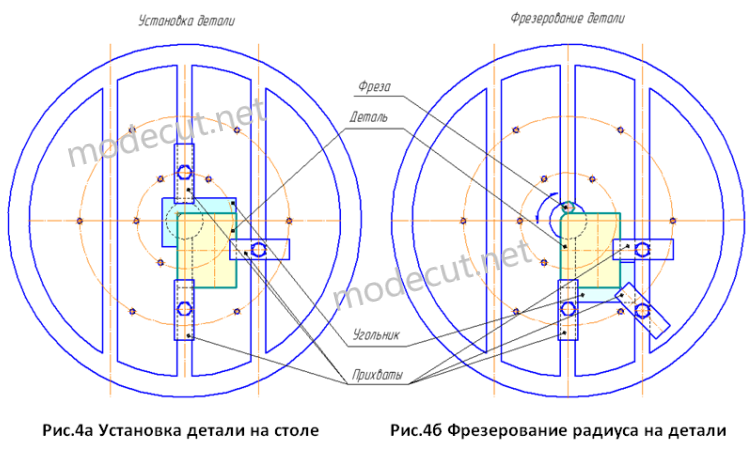

Чтобы угольник не мешал обработке радиусной поверхности, переустанавливаем его на противоположную сторону до упора в деталь и закрепляем (см. рис.4б). Устанавливаем концевую фрезу в шпиндель станка и поворачивая поворотный стол, за несколько проходов, обрабатываем радиусную поверхность R10. Производим обработку остальных радиусных поверхностей аналогичным способом, используя угольник для базирования детали.
