Первоначальный комплект оснастки необходимый для выполнения работ на фрезерном станке. (Страница 2)

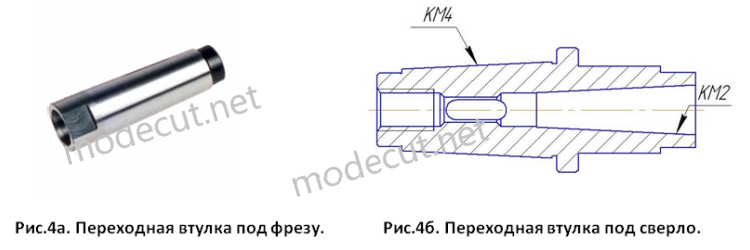

3.Переходные втулки для концевых фрез без лапки и переходные втулки для свёрл без лапки. Чтобы обрабатывать детали концевыми фрезами диаметром больше 20мм необходимо иметь в наличие переходные втулки без лапки для концевых фрез (см. рис.4а), так как такие фрезы имеют конический хвостовик. Для нашего станка достаточно иметь две втулки. Одна должна быть переходной с конуса Морзе 4 на конус Морзе 3, вторая с конуса Морзе 4 на конус Морзе 2. Для сверления деталей на станке сверлами большего диаметра (тоже имеют конический хвостовик), также необходимо иметь две переходные втулки (см. рис.4б). Одну с конуса Морзе 4 на конус Морзе 3, и вторую с конуса Морзе 4 на конус Морзе 2.

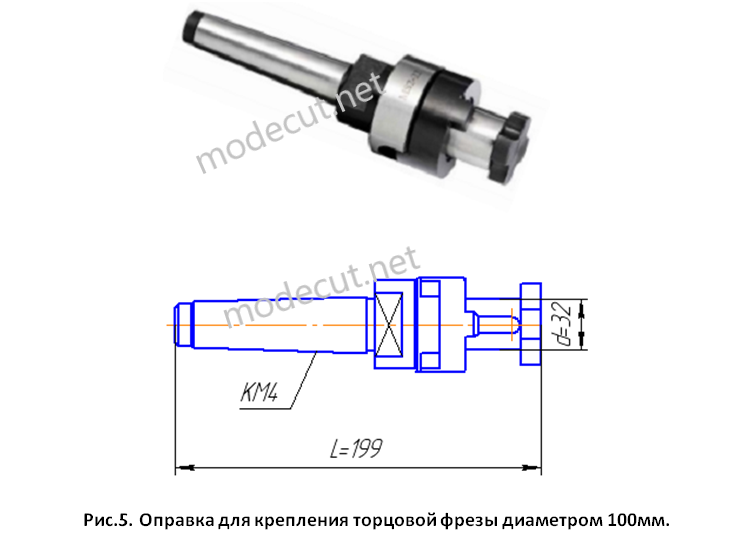

4.Торцовая фреза и оправка для крепления торцовой фрезы. Для того чтобы фрезеровать детали по плоскости необходимо иметь в наличии торцовую фрезу и оправку для её крепления. Для данного станка подойдет торцовая фреза со сменными пластинами диаметром 100мм. Оправка к этой фрезе имеет наружный конус Морзе 4 и посадочный диаметр 32мм (см. рис.5).

Оснастка для крепления заготовки.

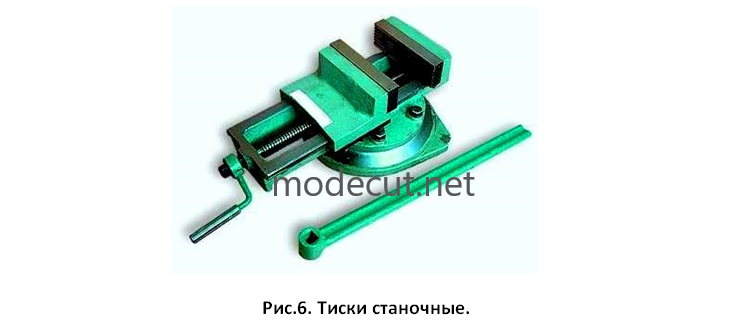

1.Станочные тиски. Станочные тиски самое необходимое приспособление, используемое для установки и закрепления деталей в удобном положении для последующей их обработки (см. рис.6). Тиски состоят из корпуса и двух зажимных губок. Станочные тиски в отличие от слесарных являются поворотными. Для станка модели 676 достаточно иметь тиски с шириной губок 160мм.
