Как настроить делительную головку на обычное деление?
(Страница 2)

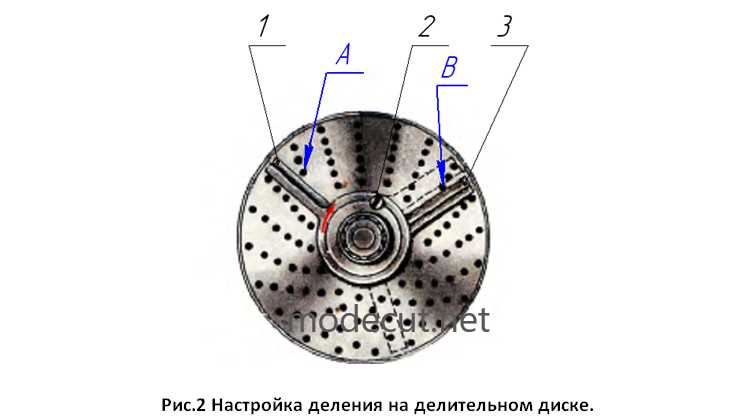

      Эти ножки могут вращаться одна относительно другой. Ножки сектора устанавливаются таким образом, чтобы между ними было число промежутков ma. Для установки сектора в рабочее положение надо ввести стержень фиксатора в одно из отверстий выбранного делительного круга, например в отверстие А. Освободив винт 2, крепящий ножки 1 и 3 сектора, подводят ножку 1 к стержню фиксатора. Отсчитав число промежутков круга, ножку 3 фиксатора подводят к последнему отверстию В и закрепляют сектор винтом 2. Следует запомнить, что если отсчёт производить по числу отверстий круга, начиная с того, в которое входит штифт фиксатора, то число отверстий должно быть на единицу больше числа промежутков между отверстиями ma. На рисунке 2 отсчитано 5 промежутков ограниченных шестью отверстиями. После фрезерования поверхности заготовки при данном положении фиксатора следует повернуть рукоятку головки по часовой стрелке, ввести стержень фиксатора в отверстие В и повернуть сектор в том же направлении до соприкосновения с ножкой 3. Сектор в новом положении показан на рисунке пунктиром. Рукоятку всегда надо вращать по часовой стрелке, чтобы избежать люфтов на всех передачах. Когда фиксатор рукоятки окажется напротив последнего пропускаемого промежутка между отверстиями круга, рукоятку фиксатора необходимо осторожно отпустить и постукивая по ней рукой довести до требуемого положения. В этот момент фиксатор по действием пружины войдет в отверстие круга.
      Пример. Настроить делительную головку, таким образом, чтобы нарезать на ней зубчатое колесо с числом зубьев Z=35. Число зубьев червячного колеса делительной головки N=40. Для решения данной задачи используем формулу:
      Отсюда получаем:
      Выбираем на диске круг с 49 отверстиями: тогда mb=7×7=49; ma=1×7=7, то есть, производим при делении один полный оборот рукояткой и перемещение защелки рукоятки на 7 промежутков между смежными отверстиями на круге с 49 делениями.
