Как быстро установить и выставить деталь на долбёжном станке? (Страница 2)

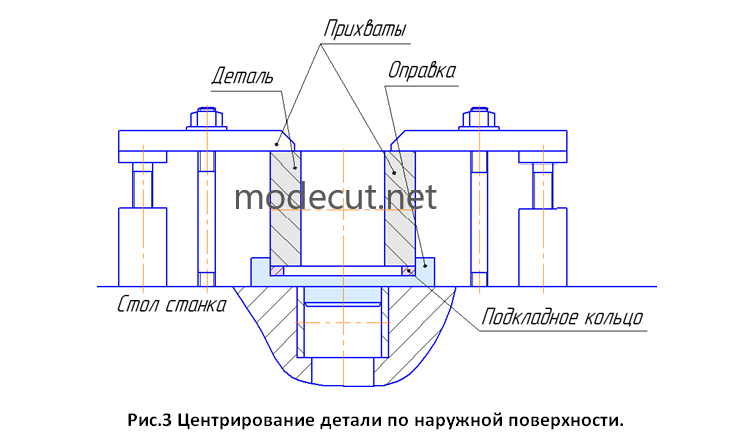

Перед установкой детали, в выточку оправки вставляется подкладное кольцо, обеспечивающее свободный выход резца при долблении (см. рис.3). Затем деталь устанавливается в выточку до упора в подкладное кольцо и зажимается прихватами.

Существует ещё один способ базирования деталей имеющих точную наружную поверхность. Это способ заключается в центрировании детали с помощью угольника, который устанавливается, и крепиться на столе станка при обработке первой детали из партии.

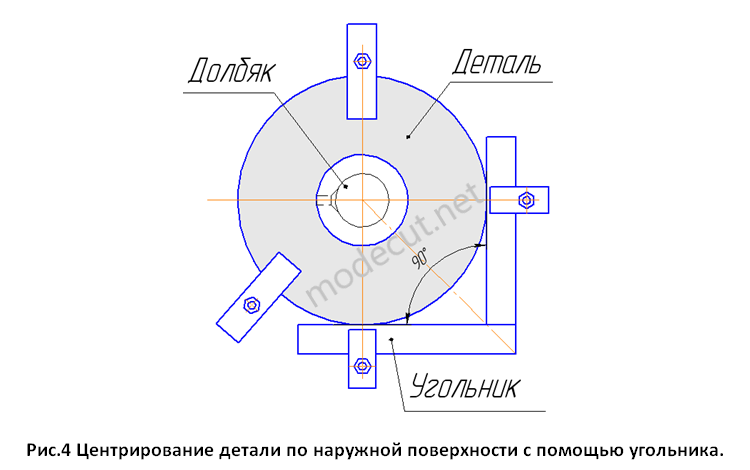

Первая деталь выставляется индикаторной головкой и зажимается прихватами на столе. Затем угольник устанавливается таким образом, что биссектриса его угла проходит через центр обрабатываемой детали (см. рис.4). Положение угольника также фиксируется прихватами. Все остальные детали партии устанавливаются и базируются по сторонам угольника. Этот способ позволяет значительно упростить установку и центрирование детали.
