Какой должна быть геометрическая форма резца для выполнения строгальных и долбежных работ? (Страница 3)

Если рабочая подача S больше 0,2 мм, то ширина фаски будет равна:

где S – рабочая подача на один двойной ход (мм/дв. ход). На резцах, которые используются для обработки чугунов, передняя грань делается без фаски. Если на передней грани радиусную выемку по какой-либо причине сделать затруднительно, то вместо неё можно сделать плоскую наклонную поверхность.

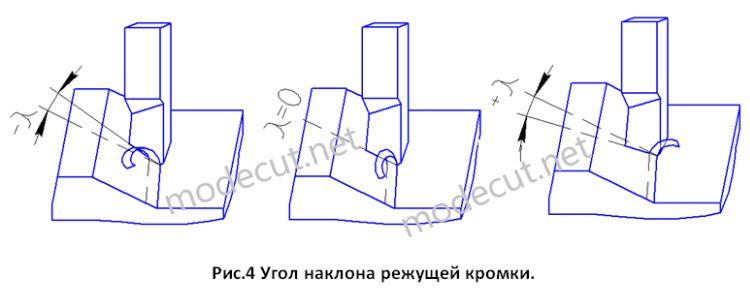

Угол наклона режущей кромки λ. С помощью наклона передней грани резца можно задать направление схода стружки с режущей кромки. Наклон передней грани определяется так называемым углом наклона режущей кромки λ. При положительном угле λ передняя грань резца наклонена в сторону уже обработанной поверхности (см. рис.4). При таком наклоне стружка хорошо отводится из зоны резания. При нулевом угле наклона передней грани стружка будет завиваться в кольцо. При отрицательном угле λ передняя грань наклонена в сторону поверхности, которая еще будет обрабатываться.

Наклон с отрицательным углом значительно затрудняет отвод стружки из зоны резания. Для хорошего отвода стружки из зоны резания резцы рекомендуется делать с положительным углом наклона передней грани и величина его должна колебаться в пределах λ = 5-10⁰.
