Как изготовить клин на строгальном станке? (Страница 3)

Выставление нужного угла происходит аналогично по наклонной плоскости старого клина, который устанавливается и фиксируется в подвижной планке. Перемещая индикатор по наклонной плоскости старого клина, поднимаем один из упорных болтов вверх до тех, по пока показания индикатора на краях клина не будут одинаковы. Затем фиксируем положение подвижной планки относительно основания с помощью второго упорного болта.

Далее вместо старого клина устанавливают заготовку и строгают наклонную поверхность, так чтобы наибольшая высота клина была в размере S=23,5мм.

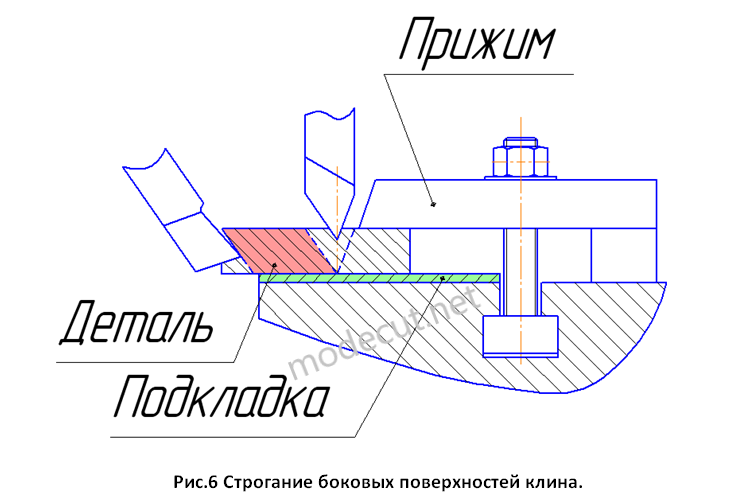

После строгания наклонной плоскости, деталь устанавливают на край строгального стола, для обработки боковых граней (см. рис.6). Как видно по рисунку деталь устанавливается на подкладку, чтобы при строгании не испортить плоскость стола и прижимается с помощью прихватов. Сначала подворачивая направляющие салазки на угол 35⁰, строгается первая боковая грань, и затем деталь отрезается резцом, который своей режущей кромкой формирует вторую боковую грань. После строгания клин пришабривается по месту и обрезается по длине в нужный размер.
