Как продолбить в детали многогранное отверстие на долбёжном станке? (Страница 2)

Затем необходимо определить диаметр описанной окружности обрабатываемого многоугольного отверстия. Учитывая, что количество граней нечетное рассчитанный диаметр описанной окружности позволит найти контрольный размер “S”. Находим диаметр описанной окружности по следующей формуле:

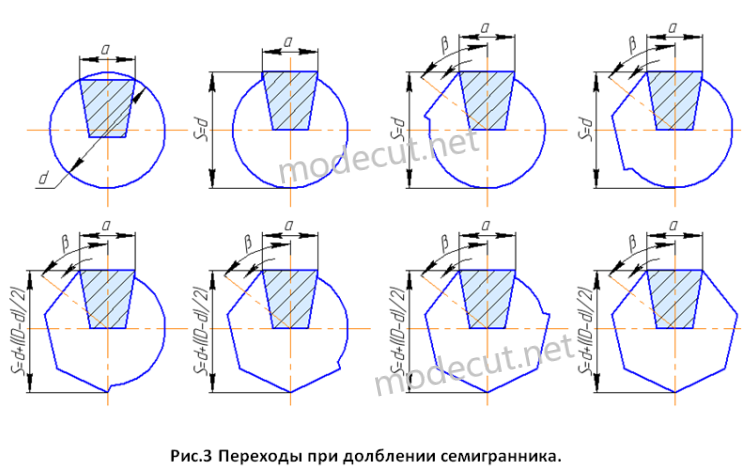

Рассчитанные параметры позволяют приступить к долблению многогранного отверстия. На рисунке 3 изображены все операционные переходы при долблении семигранного отверстия. Из рисунка видно, что при долблении первых трёх граней, контролируемый размер “S” равен диаметру вписанной окружности самого многогранника:

При долблении остальных граней, контролируемый размер “S” будет равен:
